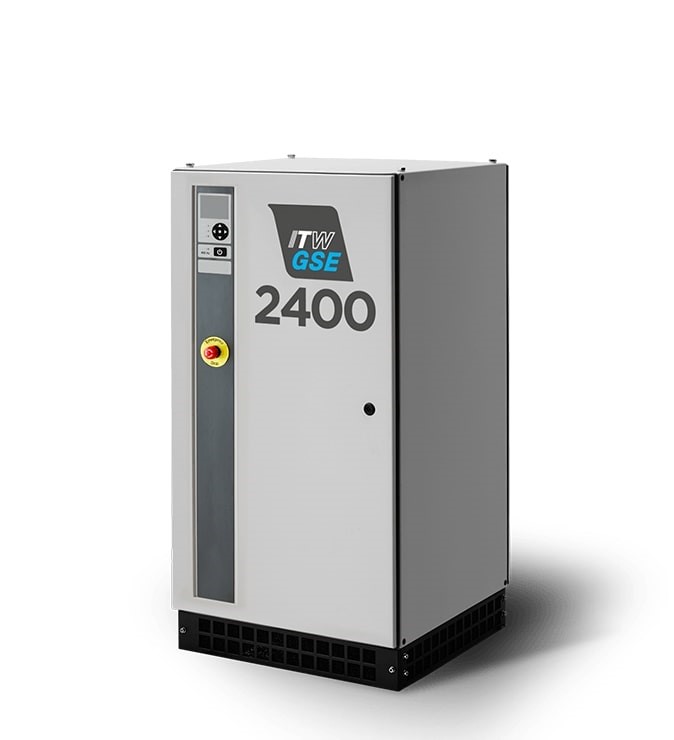

Tento pozemní 400Hz zdroj pro letadla přestavuje ideální způsob pro  zajištění  dodávky elektrické energie pro pozemní provoz letadel během jejich odbavovacího procesu na letišti. Řada AXA 2400 je navržena pro výkony 30-45kVA, 60kVA, 90kVA, 120, 150 a 180kVA. Tento zdroj je nabízen v stacionárním provedení, nebo pro zvýšení flexibility též v mobilním provedení. Zdroj lze umístit přímo na odbavovací ploše nebo ho lze zavěsit pod nástupní mosty.

Zdroje řady ITW GSE 2400 mohou být na přání vybaveny dokonce usměrňovací jednotkou Active Rectifier Unit (ARU), která zabezpečuje pozemnímu zdroji také stejnosměrný 28 VDC výstup. Tento způsob je ideální volba pro letiště a odbavovací plochy, na kterých se v průběhu dne vyskytují také menší dopravní letadla, která vyžadují 28 VDC pozemní zdroj. Modul TRU je nabízen s pozemními zdroji AXA 2400 ve výkonech 30 kVA, 45 kVA, 60 kVA, 90 kVA.

Výhody které přináší  zdroje  ITW GSE

-Vysoka kvalita vstupního napětí pro letadla díky Plug & Play technologii s revolučním

  způsobem kompenzace kabelu.

-Maximální bezpečnost provozu

-Minimální rušení a eliminace vlivu na okolní elektroniku

-Vysoká spolehlivost a životnost

Technické specifikace ITW GSE 2400

Výrobek je v souladu s normami

ISO 6858

BS 2G 219

SAE ARP 5015

MIL-704E

DFS 400

 EN2282

EN62040-1-1

EN61000-6-4

EN61000-6-2

Vstup:

Napětí:                     3 x 400 V ± 15 %

Frekvence:               50 / 60 Hz ± 5 %

Usměrňovač:                       12-pulzní

Zdánlivý výkon                          30 kVA                      45 kVA                     60 kVA                      90 kVA

Jmenovitý fázový proud:     38 A ± 15 %              58 A ± 15 %             75 A ± 15 %              112 A ± 15 %

Doporučené jištění:                 50 A                             100 A                       100 A                       125 A

Proudové zkreslení (ITHD):   < 10%                         < 7%                         < 10%                       < 7 %

Power faktor:                       > 0.97 při 100 % zátěži

Spouštěcí proud:     soft start

Dovolený výpadek napájení:        až 20 ms

Výstup:

Výkon:                    30, 45, 60 nebo 90 kVA, cosφ =0.8

Napětí:                        3 x 200/115 V

Power faktor:            0.7 induktivního až do 0. 95 kapacitního

Napěťová regulace:    < 0.5 % při symetrické zátěži a 30 % při nesymetrické zátěži

TRV:  Při skoku zátěže z 0 na 100% je ΔU < 8 % a návrat na jmenovitou hodnotu do 10 ms

Napěťové nelineární zkreslení :    < 2 % při lineární zátěži (obvyklá hodnota < 1.5 %)

(THD)                                                 < 2 % při nelineární zátěži podle ISO 1540

Crest  faktor:                        1.414 ± 3 %

Obvyklá Stabilita:                 < 1.0 % (obvyklá < 0.5 %)

Mezifázový úhel:                 120° ± 1° pro symetrickou zátěž

                                             120° ± 2° pro 30 % nesymetrickou zátěž

Frekvence:                          400 Hz ± 0.001 %

Přetížitelnost                100 % na 1 hodinu

                                         125 % na 600 sekund

                                         150 % na   60 sekund

                                         200 % na   30 sekund

                                         250 % na   10 sekund

                                         300 % na   1 sekundu

Účinnost:

Celková účinnost     > 0.94 při 35-90 kVA zátěži

pro cos φ = 0,8        > 0.90 při 25 kVA zátěži

Příkon v pohotovostním režimu  < 50 W

Příkon při chodu naprázdno< 2 kW

Ochrana zdroje je zajištěna:

Vstupní podpěťová a přepěťová ochrana

Ochrana proti vstupním přetížením

Hlídaní rozsahu vnitřního napětí a teploty

Výstupní podpěťová a přepěťová ochrana (podle normy DFS 400)

Ochrana proti přetížení na výstupu

Ochrana proti zkratu na výstupu

NBPT

Hlídání správného připojením neutrálního vodiče

Obecné údaje

Rozměry a hmotnost

Rozměry:      V závislosti na provedení a typu.

Hmotnost:     Stacionární provedení a provedení pro umístění pod nástupní mosty: 330 kg

                       Mobilní provedení: 500 kg

Provozní prostředí:

Provozní teplota:     od -40°C do + 52°C

Relativní vlhkost:     10-95 %

Akustická hlučnost:  < 65 dB (A) ve  vzdálenosti 1 m, obvyklá hodnota 60 dB (A)

Třída ochrany:  IP55

Spolehlivost a životnost:

Provozní životnost:                                       25 let

Střední doba mezi poruchami (MTBF):   100.000 hodin

Střední doba opravy (MTTR):                   max. 20 minut
