1ELF10ETV - 1ELF250ETV
Stručný popis:
Dvojité 1 fázové odrušovací filtry 25-250A 760 V 40 - 65 Hz pro odrušení v pásmu 150 kHz - 30 MHz.
Základní technické údaje:
| Jmen. proud: | 10, 16, 25, 32, 40, 50, 63, 100, 160, 250A |
|---|---|
| Jmen. napětí: | max. 760 V AC |
| Frekvence: | DC-60Hz |
| Stupeň krytí: | IP 20 |

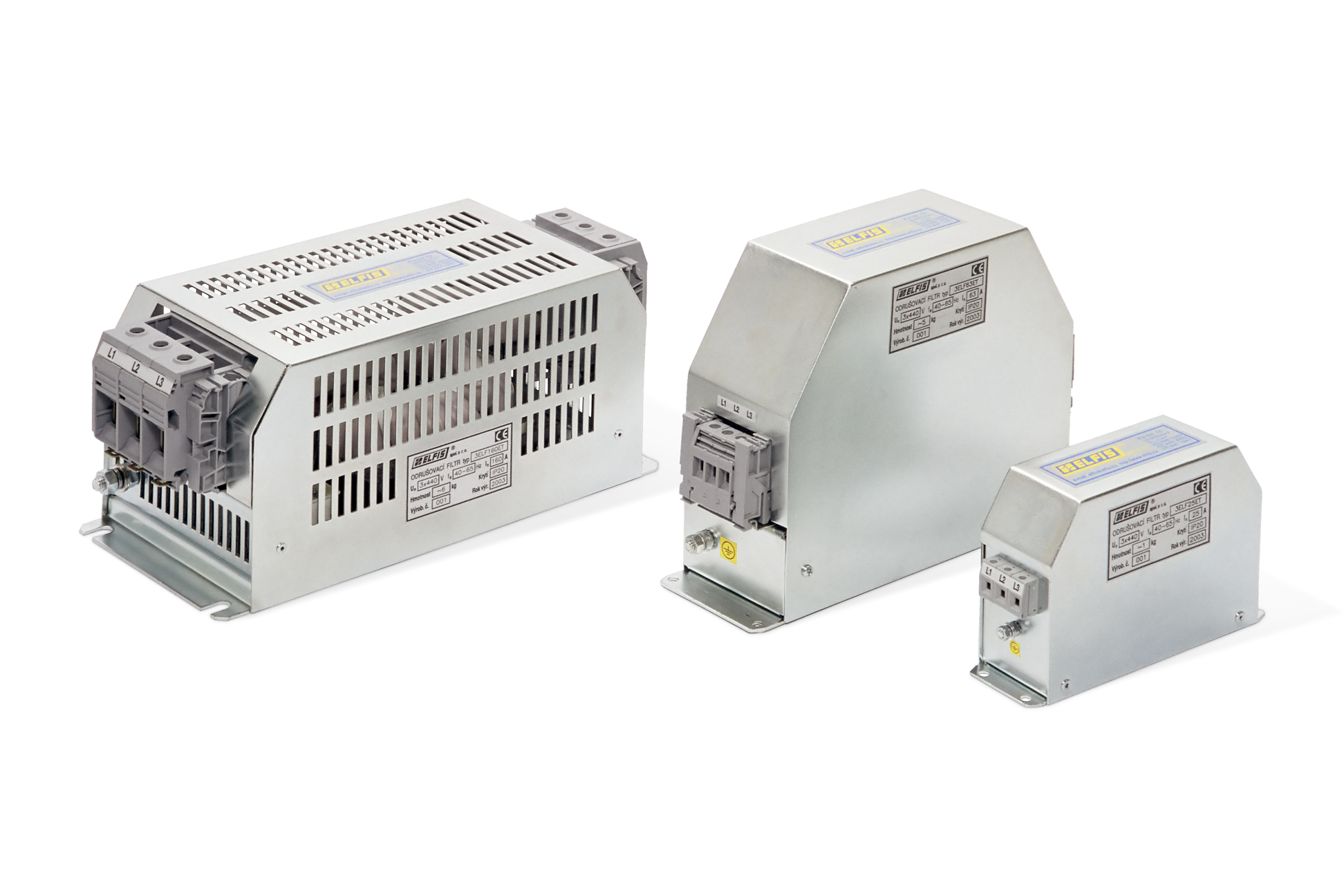

Obrázky
pro ilustraci
Popis
1 fázové odrušovací filtry 25-250A 760V 40 - 65 Hz pro detaily pdf
dvojitý filtr
odrušení v pásmu 150 kHz - 30 MHz
krytí IP20
montáž do rozvaděče šrouby
Poznámka: při použití v síti 230V se použijí svorky L2 jako N1 a L2' jako N1'
| proud (A) | typ |
| 10 | 1ELF10ETV |
| 16 | 1ELF16ETV |
| 25 | 1ELF25ETV |
| 32 | 1ELF32ETV |
| 40 | 1ELF40ETV |
| 50 | 1ELF50ETV |
| 63 | 1ELF63ETV |
| 100 | 1ELF100ETV |
| 160 | 1ELF160ETV |
| 250 | 1ELF250ETV |
POUŽITÍ :
- odrušení tyristorových 1 fázových měničů
- odrušení spínaných zdrojů
- odrušení ss měničů
- odrušení individuálních zdrojů rušení
- zvýšení kvality odrušení, to je přechod z odrušení pro průmyslovou mez na mez pro obytné prostory.
