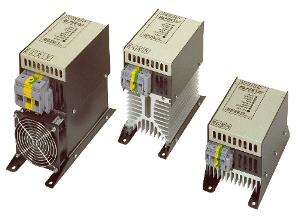

ELFIStor 1Fx 25-200A
Stručný popis:
FUNKCE: fázové řízení s omezením proudu, regulaci efektivní hodnoty proudu, start po nastavitelné rampě, signalizace provozních stavů a poruch, vstup pro externí blokování, dva přepínatelné vstupy pro zadání, vestavěný ventilátor (od 125A), kompaktní konstrukce, snadná montáž
Základní technické údaje:
| Jmen. proud: | 25, 32, 40, 50, 63, 80, 100, 125, 160, 200 A |
|---|---|
| Jmen. napětí: | 230V, 400V (500V) |
| Frekvence: | 50Hz |
| Stupeň krytí: | IP20 |
| Řízené fáze: | 1 |
| Analogové vstupy: | 2x 0-10 V nebo 4-20 mA, resp. 0-20 mA |
| Logické vstupy: | 3x kontakt nebo otevřený kolektor NPN |
| Analogové výstupy: | ne |
| Logické výstupy: | 1x kontakt relé 1A /250 Vst |
| Komunikace: | RS232 |
| Chlazení: | přirozené pro In do 100A, nucené pro In od 125A |
| Tepelné ztráty: | 3,6 kg pro 25-50A, 6,0kg pro 63 až 100A, 6,8 kg pro 125 až 200A |
| Rozměry: | viz. tabulka |
| Hmotnost: | 3,6 kg pro 25-50A, 6,0kg pro 63 až 100A, 6,8 kg pro 125 až 200A |
Popis
Regulátor výkonu s fázovým řízením ELFIStor 1F 1-fázový, 25-200 A
Prospekt PDF ke stažení zde
Silová část obsahuje bezkontaktní výkonový spínač, složený ze dvou antiparalelně spojených tyristorů. Tyristory pracují ve fázově řízeném režimu tak, že po určitý interval v průběhu jedné půlperiody je spínač vypnut a po zbytek času je sepnut. Na zátěži je v důsledku toho střídavé napětí nesinusového průběhu. Jeho velikost závisí na úhlu otevření tyristorů. Ten je možno řídit buď přímo ze vstupních svorek, nebo variantně z výstupu vnitřního regulátoru proudu. K řízení jednotky lze použít analogový signál 0 až 10V, nebo ss proud 4 až 20mA (variantně i 0 až 20mA).K splnění norem ČSN EN 61000-6-4 (průmyslová prostředí) nebo 61000-6-3 (prostory obytné, obchodní a lehkého průmyslu) jsou dodávány odrušovací filtry řady ELF typů 1ELF50LP-1ELF200LP, případně 1ELF40ET- 1ELF 250ET (použití podle proudu a prostředí).
Zátěž: odporová, induktivní, odporová oddělená transformátorem
Příkon ventilátoru: 15VA (viz chlazení), napájení 230V, 50HzPracovní prostředí: obyčejné ve smyslu IEC664
Teplota okolí: 0° až +40°C ( 0° až + 50°C s redukcí jmenovitého proudu o 20% )
