ELFIStor 3Fx 50-300A
Stručný popis:
FUNKCE: fázové řízení s omezením proudu, regulaci efektivní hodnoty proudu, start po nastavitelné rampě, pro všechny konfigurace zátěží, signalizace provozních stavů a poruch, výstup skutečné hodnoty proudu nebo výkonu, vstup pro externí blokování, dva přepínatelné vstupy pro zadání, vestavěný ventilátor (od 63A), kompaktní konstrukce, snadná montáž
| Jmen. proud: | 50, 63, 80, 100, 125, 160, 200, 300 A |
|---|---|
| Jmen. napětí: | 3x400V (500V) |
| Frekvence: | 50Hz |
| Stupeň krytí: | IP20 |
| Řízené fáze: | 1 |
| Analogové vstupy: | 2x 0-10 V nebo 4-20 mA, resp. 0-20 mA |
| Logické vstupy: | 3x kontakt nebo otevřený kolektor NPN |
| Analogové výstupy: | 1x 0-5V, 1 mA |
| Logické výstupy: | 1x kontakt relé 1A /250 Vst |
| Komunikace: | RS232 |
| Chlazení: | přirozené pro In do 50A, nucené pro In nad 50A |
| Tepelné ztráty: | 3,6 kg pro 25-50A, 6,0kg pro 63 až 100A, 6,8 kg pro 125 až 200A |
| Rozměry: | viz. tabulka |
| Hmotnost: | 4,8 kg pro 50A, 6,5 kg pro 63 až 100A,21 kg pro 125 až 200A, 29 kg pro 300A |
Popis

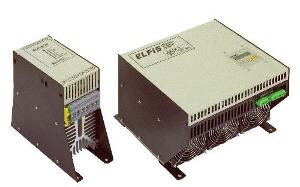

Regulátor výkonu s fázovým řízením ELFIStor 3F 3-fázový, 50-300 A
Jednotka je určena pro třífázová zapojení se zátěží typu trojúhelník nebo hvězda s neuzemněným středem, hvězda s uzemněným středem i pro otevřený trojúhelník. Zátěž je možno připojit na výstup jednotky buďto přímo nebo přes oddělovací či impedanční transformátor. Silová část obsahuje tři bezkontaktní výkonové spínače. Každý spínač tvoří dvojice anti-paralelně spojených tyristorů. Tyristory pracují ve fázově řízeném režimu tak, že po určitý interval v průběhu jedné půlperiody je spínač vypnut a po zbytek času je sepnut. Na zátěži je v důsledku toho střídavé napětí nesinusového průběhu. Jeho velikost závisí na úhlu otevření tyristorů. Ten je možno řídit buď přímo ze vstupních svorek, nebo variantně z výstupu vnitřního regulátoru. V prvním případě pracuje jednotka jako ovládač napětí bez zpětné vazby, ve druhém případě plní funkci regulátoru proudu resp. výkonu. Ve všech případech je v činnosti omezovač proudu, který chrání před přetížením jednak obvod zátěže, jednak i samotnou jednotku. Volbu režimu regulace je možno provést naprogramováním pomocí vnitřních konfiguračních propojek nebo z vestavěné mini-konzole ( 160 a 200 A ).
Ke splnění norem ČSN EN 61000-6-4 (průmyslová prostředí) nebo ČSN EN 61000-6-3 (prostory obytné, obchodní a lehkého průmyslu) jsou dodávány odrušovací filtry řady ELF typů 3ELF50LP-3ELF200LP, případně 3ELF40ET- 3ELF 250ET, 3ELF400EB (použití podle proudu a prostředí).
Zátěž: odporová, induktivní, odporová oddělená transformátorem
Příkon ventilátoru: 40VA (viz chlazení) napájení 230V, 50HzPracovní prostředí: obyčejné ve smyslu IEC664
Teplota okolí: 0° až +40°C ( 0° až + 50°C s redukcí jmenovitého proudu o 20% )
Stupeň krytí: IP 20
