1ELF6BS - 1ELF20BS-DC
Stručný popis:
1 fázové ochranné a odrušovací filtry 6 - 20A, 230V DC 65 Hz pro odrušení v pásmu 150 kHz - 30 MHz.
Základní technické údaje:
| Jmen. proud: | 6, 10, 16, 20 A |
|---|---|
| Jmen. napětí: | 230 V/DC – 65 Hz |
| Stupeň krytí: | IP20 |
| Unikající proud: | <1,6 mA / 230 V, 50 Hz |
Obrázky

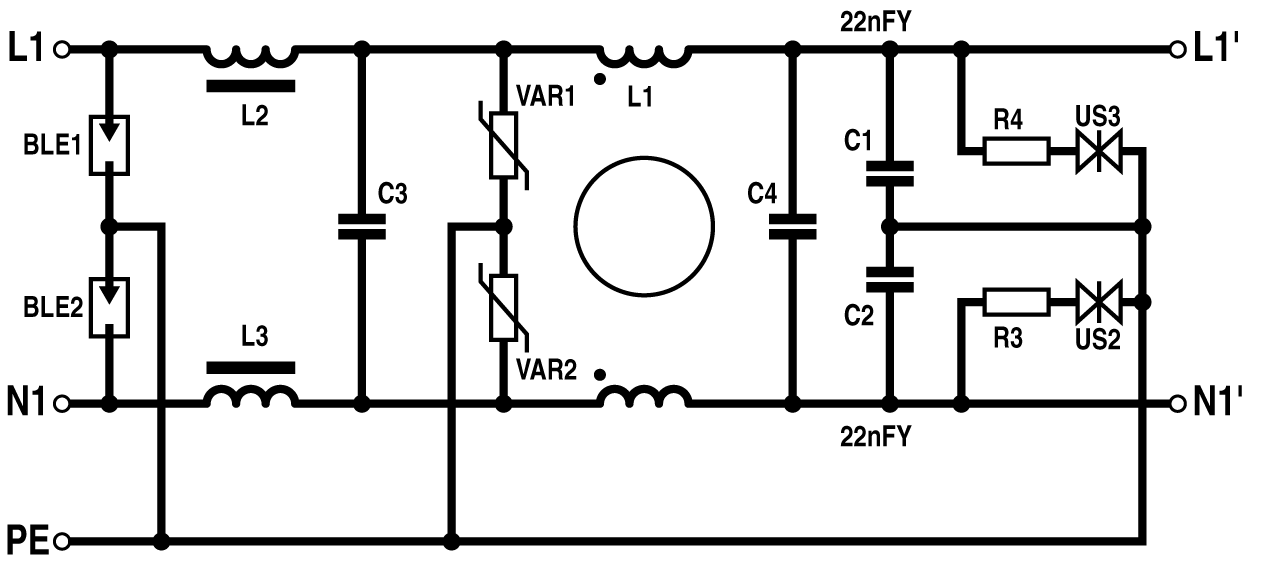

1ELF10BS
Popis
1 fázový EMI filtr s přepěťovou ochranou. 6A, 10A, 16, 20A
Varianta pro stejnosměrné síťe typ 1 ELF XX BS-DC má označení svorek C, D a C', D' a jinak shodné vlastnosti
Varianta pro stejnosměrné síťe typ 1 ELF XX BS-DC má označení svorek C, D a C', D' a jinak shodné vlastnosti
| proud (A) | typ AC | typ DC | ||
| 6 | 1ELF6BS | 1ELF6BS-DC | ||
| 10 | 1ELF10BS | 1ELF10BS-DC | ||
| 16 | 1ELF16BS | 1ELF16BS-DC | ||
| 20 | 1ELF20BS | 1ELF20BS-DC |
Ochrana systémů výpočetní a sdělovací
techniky
Ochrana systémů řídící techniky
Ochrana systémů zdravotnické techniky
Odrušení frekvenčních měničů pro as.
motory
Odrušení spínaných zdrojů
Odrušení ss měničů
Odrušení individuálních zdrojů rušení
Zvýšení odolnosti elektronických zařízení ve smyslu ČSN EN 61000-4-1 ed.2,
ČSN EN 61000-4-4 až na třídu 4
podrobnosti viz pdf
